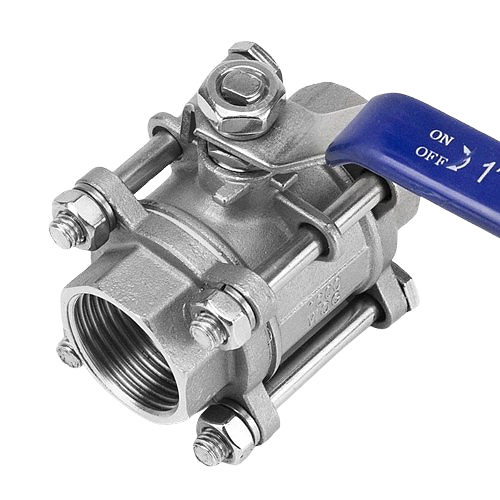

| Шаровой кран с резьбой из нержавеющей стали 3 ПК
Трехкомпонентный шаровой кран с внутренней резьбой, корпус клапана изготовлен по технологии литья, имеет разумную конструкцию и красивую форму. Сиденье имеет эластичную уплотнительную структуру, надежное уплотнение, легкое открытие и закрытие. Шток клапана шарового крана с резьбой 3 PC имеет конструкцию, монтируемую вниз, с обратным уплотнением. Когда камера клапана находится под аномальным давлением, шток клапана не будет выброшен наружу.
(1) Основные части: корпус клапана, крышка и шток. Конструкция, состоящая из трех частей, позволяет шаровому клапану из нержавеющей стали контролировать жидкость посредством удара вращающегося шара.
(2) Характеристики
- Простая конструкция: конструкция из трех частей, простота в эксплуатации, простота обслуживания и ремонта, увеличение срока службы клапана.
- Хорошие характеристики уплотнения: в качестве уплотнения клапана используется материал ПТЭЭ, обеспечивающий долгосрочную стабильную работу.
- Среда высокой вязкости: широкий путь клапана и сферическая структура подходят для среды с высокой вязкостью, ее нелегко заблокировать, небольшое сопротивление потоку.
- Самоочищающаяся конструкция: когда шар отклоняется от седла, жидкость в трубопроводе равномерно проходит на 360° вдоль уплотняющей поверхности шара для достижения цели самоочистки.
- Коррозионная стойкость и устойчивость к высокому давлению: нержавеющая сталь 304, 316, 316L и другие материалы с отличной коррозионной стойкостью, подходящие для сред высокого давления.
(3) Принцип работы: поворотом ручки на 90 градусов приводится в движение точная производственная сфера со сквозной полостью, позволяющая открывать или закрывать клапан и контролировать поток среды.
| Размер
| Номинальный размер | Внешний диаметр на фаске | Внутренний диаметр | Материалы основных частей | ||||
| DN | NPS | наружный диаметр (мм) | ВД (мм) | 1 | Орех | 304 | |
| 2 | Пружинная прокладка | 304 | |||||
| DN6 | 1/8 | 9,5 мм | 8,5 мм | 3 | Ручка | 304 | |
| DN8 | 1/4 | 12,5 мм | 11,5 мм | 4 | Сальниковая набивка | 304 | |
| Ду10 | 3/8 | 16 мм | 15 мм | 5 | Упаковка | ПТФЭ | |
| Ду15 | 1/2 | 20 мм | 19 мм | 6 | Упорная шайба | ПТФЭ | |
| Ду20 | 3/4 | 25,5 мм | 24 мм | 7 | Корень | 304 / 316 | |
| Ду25 | 1 | 32 мм | 30 мм | 8 | Штоковая гайка | 304 | |
| Ду32 | 11/4 | 40,5 мм | 39 мм | 9 | Болт | 304 | |
| Ду40 | 11/2 | 46 мм | 44 мм | 10 | Пружинная прокладка | 304 | |
| Ду50 | 2 | 58 мм | 56,5 мм | 11 | Капот и кепка | CF8 / CF8M | |
| Ду65 | 21/2 | 74 мм | 72,5 мм | 12 | Уплотнительное кольцо | ПТФЭ | |
| Ду80 | 3 | 86 мм | 84,5 мм | 13 | Тело | CF8 / CF8M | |
| Ду100 | 4 | 112 мм | 110 мм | 14 | Мяч | 304/316 | |
| Таблица параметров 2 ПК BV
| Название продукта | Шаровой кран с внутренней резьбой, 3 шт. |
| Материал | CF3, CF3M, CF8, CF8M и т. д. |
| Размер | Ду8 - Ду100 |
| Сорт | PN1.0～10.0МПа |
| Температура | -29～200℃ (зависит от материала уплотнения) |
| СМИ | Вода, пар, масло, азотная кислота, уксусная кислота и т. д. |
| Стандартный | Стандарт проектирования: ANSI/ASME B16.34. Проверка и испытание: API 598. Размер резьбы STD: ANSI/ASME B1.20.1, БС21, ГБ/Т7306 Стандарт материала: ASTM A351-CF8(304), ASTM A351-CF8M(316), ASTM A216-WCB, DIN 1.4308 и т. д. |
| Часто задаваемые вопросы
Как выбрать шаровой кран с трехсекционной резьбой для химической промышленности?
(1) Коррозионностойкий материал: выберите такие, как 304 (CF8), CF8M (316), CF3M (316L) и другие материалы из нержавеющей стали, чтобы адаптироваться к воде, пару, маслу, азотной кислоте, уксусной кислоте и другим средам.
(2) Диапазон давления и температуры: убедитесь, что клапан выдерживает рабочее давление химической промышленности (от PN1,6 до PN6,4 МПа) 1000WOG и диапазон рабочих температур от -29°C до 200°C (уплотнительное кольцо армированный политетрафторэтиленом) или от -29°С до 300°С (уплотнительное кольцо - параполистирол).
(3) Материал уплотнения: выбор из ПТФЭ, ПТФЭ, M111, M1600, M1700, PPL, PCTFE, PEEK и других материалов.
(4) Структурная прочность. В химической промышленности предъявляются более высокие требования к структурной прочности клапана. Испытательное давление на прочность конструкции и испытательное давление воздухонепроницаемости низкого давления шарового крана с резьбой 3 PC должны соответствовать соответствующим стандартам.
(5) Стандарты проектирования и производства: в соответствии с ANSI B16.34, GB/T-12224-2015, EN12516-3 и другими международными и отечественными стандартами.
(6) Сертификация испытаний: прошла сертификацию API598, GB/T13927-2008, EN12516-3 и других стандартов испытаний.
(7) Стандарты резьбы. Трубопроводные соединения в химической промышленности обычно должны соответствовать определенным стандартам резьбы, таким как G, BSP, BSPT, DIN259, DIN2999, ISO228, NPT, PT, ISO7/1 и т. д.
(8) Удобство эксплуатации: оснащен ручным, электрическим, пневматическим и другими простыми в эксплуатации режимами привода.
(9) Специальные функции: выбирайте клапаны с противопожарными и антистатическими функциями в соответствии с потребностями в соответствии со стандартами API607, GB/T6899 и другими стандартами.
