Трубопроводные системы являются жизненной силой различных отраслей промышленности, от нефти и газа до очистки воды и химической обработки. Эти сложные сети полагаются на множество компонентов, чтобы обеспечить их безопасную и эффективную работу. Среди этих компонентов фланцы играют решающую роль. Это незамеченные герои, которые держат трубопроводы вместе, что позволяет транспортировать жидкости и газов на огромных расстояниях. Понимание оснований фланцев, их функций, проектов и других соображений имеет важное значение для тех, кто участвует в проектировании, строительстве или обслуживании трубопроводов.
Фланцы обеспечивают надежное и съемное соединение, что позволяет легко получить доступ к трубопроводу для технического обслуживания, проверки и ремонта. Они предназначены для выдержания условий давления и температуры системы и обеспечить уплотнение утечки.
Они обеспечивают метод соединения и скрепления труб вместе, обеспечивая разборку и техническое обслуживание. Фланцы прикрепляются к концам труб и объединяются вместе с использованием болтов и прокладок. Прокладка создает уплотнение, предотвращая утечку, в то время как болты обеспечивают необходимую силу зажима, чтобы скрепить фланцы и трубы.
Фланцы выполняют несколько важных функций в трубопроводных системах. Во -первых, они обеспечивают прочную и надежную связь между трубами и другим оборудованием. Это соединение необходимо для поддержания целостности трубопровода и предотвращения утечек или сбоев. Во -вторых, фланцы обеспечивают легкую разборку трубопровода. Это особенно важно для целей обслуживания, проверки и ремонта. Вместо того, чтобы разрезать трубу, которая потребует сварки и может потенциально ослабить трубу, фланцевые соединения могут быть легко не подреженными, что обеспечивает доступ к внутренней части трубопровода. В -третьих, фланцы могут размещать различные типы компонентов трубопровода, таких как клапаны, насосы и метры. Эта универсальность делает их незаменимыми в конструкции трубопровода.
Типичное фланцевое соединение состоит из двух фланцев, прокладки и набора болтов и гайков. Прокладка расположена между двумя фланцевыми гранями, создавая уплотнение, которое предотвращает выход жидкости или газа внутри трубопровода. Затем болты и гайки затягиваются, применяя давление на прокладку и создавая безопасное соединение. Количество и размер болтов зависят от размера и рейтинга давления фланцев. Правильное затяжение болта имеет решающее значение для обеспечения без утечки соединения и избежать повреждения фланцев или прокладок. Значения крутящего момента болта указаны в стандартах фланца и должны тщательно соблюдать во время сборки.
Наиболее широко используемые типы включают:

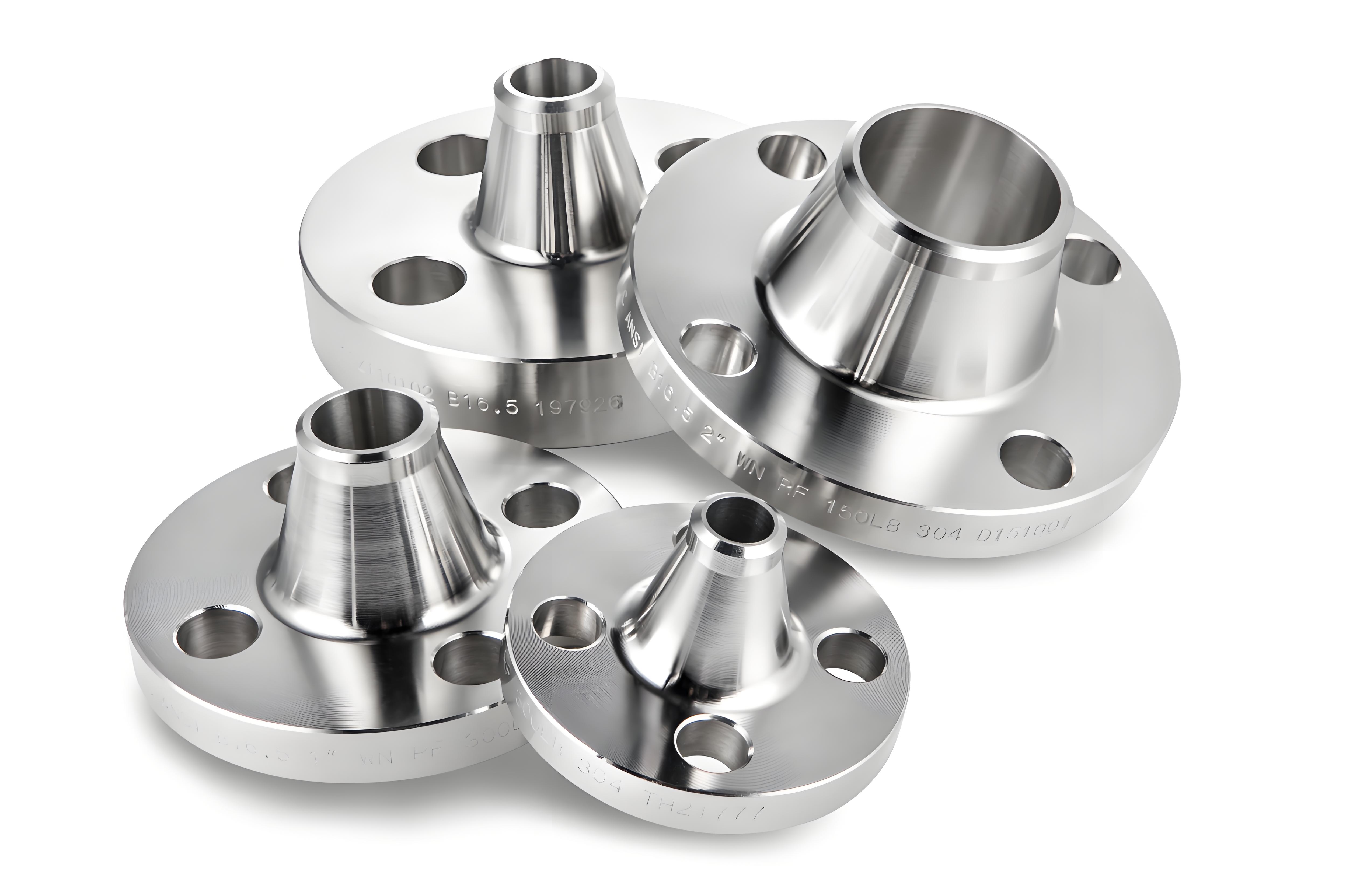

Фланцы сварной шейки: эти фланцы имеют длинный конический хаб, который приварен к трубе. Они обеспечивают отличную силу и подходят для применений высокого давления.
Фланцы скольжения: эти фланцы скользят по концу трубы, а затем сваривают на месте. Их легче установить, чем фланцы сварной шейки, и обычно используются в приложениях более низкого давления.
Слепые фланцы: эти фланцы используются для закрытия конца трубы. У них нет отверстия и солидные диски.
Сварные фланцы гнезда: эти фланцы имеют утопленную гнездо, в которую труба вставлена и сварена. Они обычно используются для меньших размеров труб и более низких рейтингов давления.
Фланцы соединений коленей: эти фланцы состоят из двух частей: заглушка, который приварен к трубе, и свободный фланец. Заглушка вписывается в отверстие фланца и может свободно вращаться, что позволяет легко выравнивать во время сборки.
Резьбовые фланцы: эти фланцы имеют резьбы, которые соответствуют резьбам на конце трубы. Они прикручены на трубу и обычно используются для применений низкого давления.
Фланцы отверстий: эти фланцы используются с пластинами отверстия для измерения скорости потока жидкостей в трубопроводе. У них есть определенная конструкция, которая позволяет вставить и удалять пластину отверстия.
Каждый тип фланца имеет определенные характеристики, которые делают его подходящим для конкретных приложений. Фланцы сварной шейки обеспечивают высокую прочность и целостность из -за их конического конструкции концентратора. Они идеально подходят для критических применений, где сила и долговечность имеют первостепенное значение. Фланцы скольжения проще и быстрее установить, чем фланцы сварной шейки, что делает их экономически эффективным выбором для многих приложений. Тем не менее, они не так сильны, как фланцы сварной шейки и обычно используются в системах более низкого давления. Слепые фланцы просты и эффективны для закрытия концов труб, обеспечивая сильное и надежное уплотнение. Фланцы сварных шва с сокетами обычно используются для меньших размеров труб и предпочтительнее, когда трубопровод должен часто разобрать. Фланцы соединений коленей предлагают преимущество легкого выравнивания и часто используются в ситуациях, когда требуется частая демонтаж. Резьбовые фланцы быстро устанавливаются, но ограничены приложениями низкого давления из-за потенциального повреждения резьбы и утечек. Фланцы отверстий специально предназначены для измерения потока и используются в сочетании с пластинами отверстия.
Выбор типа фланца зависит от различных факторов, включая применение, требования к давлению и температуре, размер трубы и материал. Важно тщательно рассмотреть эти факторы для обеспечения безопасной и эффективной работы системы трубопровода. Для применений высокого давления и высокотемпературных фланцев сварки часто являются предпочтительным выбором из-за их силы и целостности. Для менее требовательных приложений, скользящие фланцы могут быть более экономически эффективным вариантом. Слепые фланцы используются, когда необходимо постоянное или временное закрытие, в то время как сварные фланцы розетки подходят для меньших размеров и более низких давлений. Фланцы соединений коленей обеспечивают гибкость в выравнивании, а резьбовые фланцы обеспечивают быстрое и простое соединение для систем низкого давления. Фланцы отверстий специально используются для применений измерения потока.
Лица типа имеет решающее значение для создания правильного уплотнения и предотвращения утечки. Наиболее распространенными типами являются:
Повышенное лицо (RF): это самый распространенный тип. Он имеет слегка приподнятую поверхность, которая обеспечивает гладкую плоскую область для прокладки.
Плоская поверхность (FF): этот тип лица имеет плоскую поверхность и обычно используется с неметаллическими прокладками.
Кольцо типа соединения (RTJ): этот тип лица имеет поверхностную поверхность, которая вмещает металлическую прокладку кольца. Flanges RTJ используются в приложениях высокого давления, где требуется уплотнение с высокой беспрепятственной.
Язык и канавка: у одного фланца есть поднятое кольцо (язык), которое вписывается в канавку на спаривающемся фланце. Эта конструкция помогает найти прокладку и обеспечивает хорошее уплотнение.
Выбор типа, обращенного к фланце, имеет решающее значение для достижения без утечки соединения. Повышенные фланцы лица (RF) являются наиболее распространенными и подходят для широкого спектра применений. Повышенная поверхность помогает сосредоточить нагрузку болта на меньшей площади, создавая более эффективное уплотнение. Фланцы плоской поверхности (FF) обычно используются с неметаллическими прокладками, такими как резиновые или композитные прокладки. Они не так распространены, как радиочастотные фланцы и обычно используются в приложениях с более низким давлением. Кольцевые кольцевые фланцы (RTJ) предназначены для применений высокого давления и высокотемпературных приложений. Металлическая прокладка кольца вписывается в канавку на поверхности фланца, создавая очень надежное уплотнение. Flanges RTJ дороже, чем RF или FF Flanges, но необходимы для критических приложений. Языковые и канавки встречаются реже, но предлагают хорошее уплотнение и часто используются в приложениях, где прокладка должна быть точно расположена.
Тип фланца, обращенного к выбору прокладки, напрямую влияет на выбор прокладки. Для поднятых фланцев (RF) можно использовать различные прокладки, включая резиновые, композитные и спиральные прокладки раны. Выбор зависит от конкретных требований применения, таких как температура, давление и химическая совместимость. Фланцы плоской лица (FF) обычно используются с более мягкими, неметаллическими прокладками. Кольцевые соединения (RTJ) требуют металлической прокладки кольца, которая обычно изготовлена из таких материалов, как нержавеющая сталь или сплава. Прокладка из металлического кольца обеспечивает уплотнение с высокой интеграцией, которое может выдерживать высокие давления и температуры. Язык и канавки могут использовать различные материалы прокладки, но прокладка должна быть правильным размером, чтобы вписаться в канавку и обеспечить правильное уплотнение.
Эти размеры включают в себя внешний диаметр фланца, диаметр круга болта, диаметр отверстия болта, а также количество и размер болтов. Размеры фланца стандартизированы для обеспечения совместимости и взаимозаменяемости между различными производителями.
Несколько ключевых размеров используются для указания фланца. Внешний диаметр фланца является общим внешним диаметром фланца. Диаметр круга болта - это диаметр круга, образованный центральной линией отверстий болта. Диаметр отверстия болта - это диаметр отверстий, через которые проходят болты. Количество и размер болтов также являются важными размерами, поскольку они определяют прочность и целостность соединения. Эти размеры стандартизированы и могут быть найдены в стандартах фланца, таких как ASME B16.5 и ASME B16.47.
Таблицы измерений фланца являются важными ресурсами для инженеров и дизайнеров. Эти таблицы обеспечивают конкретные размеры для каждого размера фланца и типа. Они обычно включают в себя внешний диаметр фланца, диаметр круга болта, диаметр отверстия болта, количество болтов и размер болта. Использование этих таблиц гарантирует, что правильные фланцы выбираются и указаны для данного приложения. Например, ASME B16.5 предоставляет размеры для фланцев от 1/2 дюйма до 24 дюймов в диаметре, в то время как ASME B16.47 охватывает большие размеры до 60 дюймов и дальше.
Точные размеры фланца имеют решающее значение по нескольким причинам. Во -первых, они гарантируют, что фланцы будут правильно сочетаться, создавая правильное соединение. Если размеры неверны, фланцы могут не выровнять должным образом, что приводит к трудностям в сборке и потенциальных утечках. Во -вторых, точные размеры гарантируют, что фланцы могут разместить указанный размер трубы и график. График труб относится к толщине стенки трубы, и важно выбрать фланцы, которые совместимы с графиком труб. В -третьих, точные размеры необходимы для достижения необходимых рейтингов давления и температуры. Фланцы предназначены для выдержания конкретных условий работы, и использование фланцев с неправильными размерами может поставить под угрозу целостность трубопровода.
Эта система классификации помогает инженерам выбрать соответствующий фланец для конкретного приложения, обеспечивая безопасность и надежность. Наиболее распространенные системы классификации фланцев основаны на классах давления, таких как класс 150, класс 300, класс 600 и т. Д.
Классы давления фланца обозначены числом, такими как класс 150, класс 300, класс 600, класс 900, класс 1500 и класс 2500. Эти числа обычно соответствуют способности фланца выдерживать давление, причем более высокие числа указывают на более высокие возможности давления. Например, фланец класса 150 предназначен для применений с более низким давлением, чем фланец класса 600. Важно отметить, что класс давления дает только общее указание на рейтинг давления фланца. Фактическое максимально допустимое рабочее давление (MAWP) также зависит от температуры системы.
Температура является критическим фактором при выборе фланца. По мере увеличения температуры системы максимально допустимое рабочее давление (MAWP) фланца уменьшается. Это связано с тем, что материалы, используемые для производства фланцев, обычно различных сортов стали, теряют прочность при повышенных температурах. Стандарты фланца, такие как ASME B16.5, обеспечивают оценки давления температуры для различных фланцевых материалов. Эти таблицы показывают максимальное давление, которое фланца может противостоять при различных температурах. Важно проконсультироваться с этими таблицами при выборе фланцев для высокотемпературных приложений.
В дополнение к стандартным классам давления, существуют также специальные фланцы обслуживания, предназначенные для конкретных применений. К ним относятся:
Фланцы высокого давления: эти фланцы предназначены для приложений с давлением, превышающими возможности стандартных фланцев. Они обычно используются в нефтегазовых трубопроводах и других критических системах.
Фланцы низкого давления: эти фланцы предназначены для применений низкого давления, таких как системы воды и сточных вод. Они часто изготавливаются из менее дорогих материалов, чем фланцы высокого давления.
Высокотемпературные фланцы: эти фланцы изготовлены из материалов, которые могут противостоять экстремальным температурам, таких как сплавы из нержавеющей стали или никеля. Они используются в таких приложениях, как электростанции и нефтеперерабатывающие заведения.
Эти стандарты указывают размеры, материалы, производственные процессы, требования к тестированию и требования к маркировке для фланцев. Наиболее широко используемые фланцевые стандарты разрабатываются такими организациями, как Американское общество инженеров -механиков (ASME) и Международная организация по стандартизации (ISO).
Несколько основных стандартов фланца используются во всем мире. В Соединенных Штатах наиболее распространенными стандартами являются:
ASME B16.5: Этот стандартный покрывает фланцы труб и фланцевые фитинги для размеров NPS 1/2 до NPS 24, с классами давления 150, 300, 400, 600, 900, 1500 и 2500.
ASME B16.47: Этот стандарт охватывает стальные фланцы большого диаметра для NPS NPS 26 до NPS 60, с классами давления 75, 150, 300, 400, 600 и 900. Он состоит из двух серий: серия A (MSS SP-44) и серии B (API 605).
ASME B16.48: Этот стандартный покрывает пробелы линии (盲板) в NPS с 1/2 до NPS 24, с классами давления 150, 300, 400, 600, 900, 1500 и 2500.
Фланцы обычно отмечены важной информацией, которая помогает идентифицировать фланец и его спецификации. Маркировка обычно включает в себя:
Название или логотип производителя: это идентифицирует компанию, которая производила фланец.
Обозначение материала: это указывает на материал, из которого производится фланец, такой как A105, A182 F316 или A350 LF2.
Оценка фланца: это указывает на класс давления и температуру фланца, например, 150#, 300#или 600#.
Размер фланца: это указывает на номинальный размер трубы (NP) фланца.
Фланец, обращенный: это указывает на тип лица, такой как RF (поднятая лицо), FF (плоская поверхность) или RTJ (соединение типа кольца).
Тепловое число: это уникальный идентификатор для тепла материала, используемого для изготовления фланца.
Стандарт: это указывает на стандарт фланца, для которого производится фланец, такой как ASME B16.5.
Стандарты фланца и маркировки имеют решающее значение по нескольким причинам. Во -первых, они гарантируют, что фланцы производятся до постоянного уровня качества, обеспечивая безопасность и надежность. Во -вторых, они обеспечивают взаимозаменяемость фланцев от разных производителей. Это важно для целей обслуживания и замены, поскольку это позволяет использовать фланцы из различных источников без необходимости изготовления на заказ. В -третьих, маркировки предоставляют важную информацию о фланце, помогая инженерам и установщикам выбирать и установить правильный фланец для данного приложения. Наконец, стандарты и маркировки облегчают прослеживаемость, что важно для контроля качества и подотчетности.
Фланцы являются незаменимыми компонентами в трубопроводных системах, обеспечивающие надежные и съемные соединения для труб, клапанов, насосов и другого оборудования. Понимание оснований фланцев, включая их функции, проекты и другие соображения, имеет важное значение для тех, кто участвует в проектировании, строительстве или обслуживании этих систем. Это всеобъемлющее руководство изучило различные типы фланцев, их характеристики, сталкивающиеся типы, измерения, классификации и стандарты. Познакомясь с этими аспектами, вы можете принимать обоснованные решения при выборе и указании фланцев для ваших проектов, обеспечивая безопасность, эффективность и долговечность ваших трубопроводных систем. Поскольку технологии и материалы продолжают продвигаться, мир фланцев, несомненно, будет развиваться, представляя новые возможности и проблемы. Оставаться в курсе последних разработок в области проектирования и производства фланцев будет иметь решающее значение для инженеров и специалистов в сфере трубопроводов. Помните, что безопасность и надежность всегда должны быть главными приоритетами при работе с фланцами и трубопроводными системами. При надежном понимании оснований фланца вы можете внести свой вклад в успешную и безопасную работу этих критически важных компонентов инфраструктуры.
