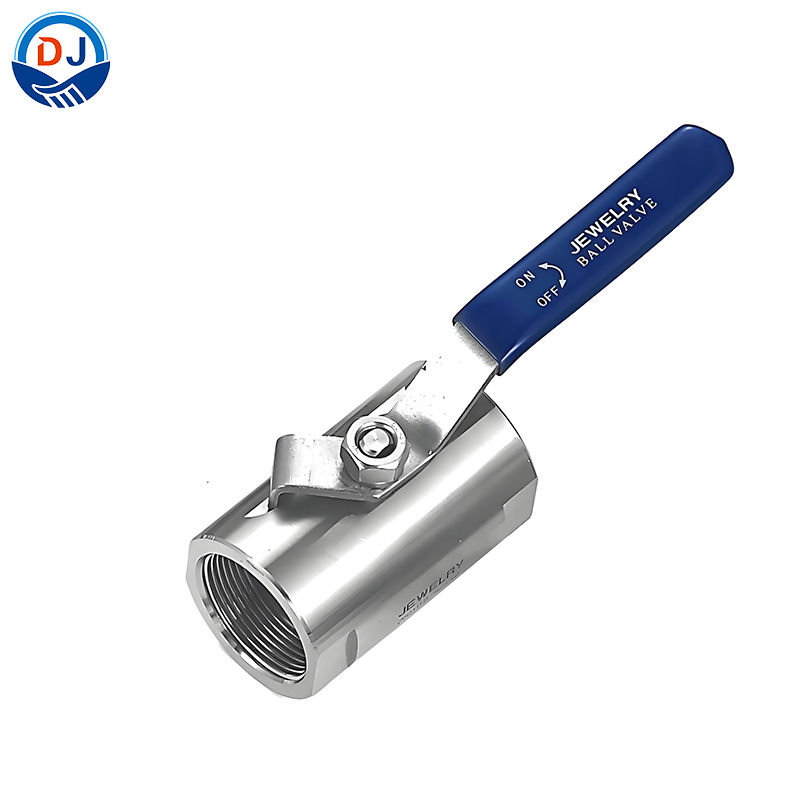

| Резьбовой широкий шаровой кран
Закрывающая часть шарового крана типа Гуан представляет собой сферу, которая вращается вокруг центральной линии корпуса клапана, открываясь и закрываясь. Шаровые краны в основном используются на трубопроводах для перекрытия, распределения и изменения направления потока среды. Широкий шаровые краны — это новый тип клапанов, который широко используется в последние годы и обычно устанавливается горизонтально.
(1) Резьбовое соединение: Концевое резьбовое соединение упрощает установку и обслуживание. Резьба предназначена для обеспечения надежного уплотнения и предотвращения утечек.
(2) Конструкция шарового клапана: Основным компонентом этого клапана является плавающий шар с сквозным отверстием. Шар вращается внутри корпуса клапана, контролируя поток. Когда ручка поворачивается на 90 градусов, поток либо полностью открыт, либо закрыт, обеспечивая плотное перекрытие.
(3) Качество материала: шаровые краны с резьбой в стиле Гуанчжоу часто изготавливаются из высококачественных материалов, таких как нержавеющая сталь, что обеспечивает долговечность и устойчивость к коррозии, что делает их пригодными для различных сред.
(4) Универсальность: Широкие шаровые краны универсальны и могут использоваться в широком диапазоне температур и давлений, в зависимости от конкретной модели и конструкционных материалов.
(5) Низкое трение и крутящий момент. Конструкция шарового клапана снижает трение и крутящий момент, что упрощает эксплуатацию и снижает износ с течением времени.
(6) Компактная конструкция: конструкция винтовой конструкции делает шаровой кран более компактным, его можно устанавливать и эксплуатировать в меньшем пространстве.
| Размер
| Номинальный размер | Внешний диаметр на фаске | Внутренний диаметр | Материалы основных частей | ||||
| DN | NPS | наружный диаметр (мм) | ВД (мм) | ||||
| DN6 | 1/8 | 9,5 мм | 8,5 мм | 1 | Уплотнительное кольцо | ПТФЭ | |
| DN8 | 1/4 | 12,5 мм | 11,5 мм | 2 | Мяч | СС316 | |
| Ду10 | 3/8 | 16 мм | 15 мм | 3 | Капот и кепка | CF8M | |
| Ду15 | 1/2 | 20 мм | 19 мм | 4 | Корпус клапана | CF8M | |
| Ду20 | 3/4 | 25,5 мм | 24 мм | 5 | Корень | СС316 | |
| Ду25 | 1 | 32 мм | 30 мм | 6 | Упорная шайба | ПТФЭ | |
| Ду32 | 11/4 | 40,5 мм | 39 мм | 7 | Упаковка | ПТФЭ | |
| Ду40 | 11/2 | 46 мм | 44 мм | 8 | Сальник Гайка | СС304 | |
| Ду50 | 2 | 58 мм | 56,5 мм | 9 | Прокладка | СС304 | |
| Ду65 | 21/2 | 74 мм | 72,5 мм | 10 | Штоковая гайка | СС304 | |
| Ду80 | 3 | 86 мм | 84,5 мм | 11 | Рукоятка втулка | СС304 | |
| Ду100 | 4 | 112 мм | 110 мм | 12 | Ручка | Пластик | |
| Широкая таблица параметров BV
| Название продукта | Резьбовой широкий шаровой кран |
| Материал | CF3, CF3M, CF8, CF8M и т. д. |
| Размер | Ду8 - Ду100 |
| Сорт | PN1.0～10.0МПа |
| Температура | -29～200℃ (зависит от материала уплотнения) |
| СМИ | Вода, пар, масло, азотная кислота, уксусная кислота и т. д. |
| Общий стандарт | 1. Стандарт для металлических шаровых кранов: API 608. 2. Конструкция клапанов, штоков и колпачков: ASME B16.34. 3. Стандарт конца резьбы клапана: ASME B1.20.1, ISO 228, ISO 7/1, JIS B 0203, DIN 2999/259 и т. д. |
| Часто задаваемые вопросы
На какие важные аспекты следует обратить внимание при использовании широкого шарового крана?
(1) Выбор уплотнительного материала:
Основным уплотнительным материалом для шаровых кранов часто является ПТФЭ, который химически инертен и обеспечивает низкое трение, стабильность и отличную герметизацию. Однако у него есть ограничения, такие как высокий коэффициент расширения и чувствительность к холодному потоку. Конструкция седла клапана должна учитывать эти свойства, чтобы сохранить целостность уплотнения, особенно потому, что материал со временем может затвердевать, что влияет на его надежность.
(2) Предел температурной устойчивости
ПТФЭ обладает низкой термостойкостью и может использоваться только при температуре ниже 180°C. Если температура превысит это значение, уплотнительный материал состарится. Учитывая долгосрочное использование, его обычно используют только при температуре 120°C.
(3) Возможности настройки
По сравнению с шаровым клапаном, характеристики регулировки шарового клапана хуже, особенно при использовании пневматического или электрического клапана.
(4) Возможность блокировки
Если в трубопроводе есть загрязнения, шаровой кран легко блокируется загрязнениями, в результате чего клапан не может открыться.
(5) Избегайте долгосрочного регулирования
Шаровые краны подходят для использования только в полностью открытом или полностью закрытом состоянии и не подходят для длительного дросселирования. Длительная эксплуатация в частично открытом состоянии может привести к деформации седла клапана, что повлияет на нормальную работу клапана.
(6) Применимость
Шаровые краны не подходят для применений, требующих частого или быстрого изменения направления потока, например, для некоторых типов ирригационных систем.
(7) Предотвращение утечек. Шаровые краны могут протекать из-за изношенных уплотнений или неправильной установки.
